 | Es ist nützlich, sich vor Aneignung dieses Kapitels noch einmal die
Grundsätze der Quantentheorie ins Gedächtnis zu rufen. Das wird zwar in dieser Einleitung auch gemacht, aber
ausführlicher findet sich das ganze in einem "Basic"
Modul. |
| |
 |
Wir betrachten zunächst als Wiederholung (vergleiche MatWiss I) das Verhalten von Elektronen bei einzelnen Atomen. Es
zeigte sich, daß die Elektronen wegen des Pauli-Prinzips auf verschiedene Orbitale mit
verschiedenen Energien verteilt sind. |

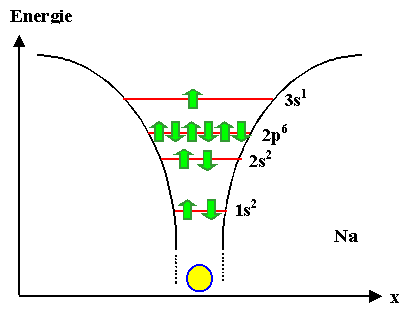

|  | Das Bild unten zeigt die Potentialtopfdarstellung eines Na-Atoms. Wer Probleme hat,
dieses Bild zu interpretieren, sollte dringend die entsprechende Module von MaWi 1 nacharbeiten! |
|
|
 | Bei der Annäherung von zwei Atomen
(z.B. H-Atome des H2-Moleküls) gibt es eine Aufspaltung der Atom-Energieniveaus in
jeweils zwei Einzelniveaus. |
|  | Das muß ganz
allgemein so sein, denn Atomverbünde - ob zweiatomige Moleküle, große Moleküle oder Kristalle -
haben immer nur Orbitale, oder besser Zustände für Elektronen,
die alle zur Lösung einer Schrödingergleichung gehören. Falls die
Atomzustände nicht aufspalten würden, gäbe es sehr schnell keinen Platz mehr für die Elektronen,
die im Atom einen bestimmten Zustand bevölkern, denn nach dem Pauli-Prinzip können sie nicht alle im selben
Zustand sein. |
|  | Das ist sofort evident
für einen Festkörper: In einem Festkörper haben sich N (mit N » 1022) Atome soweit angenähert, daß sich jedes Energieniveau des
Einzelatoms, das im Prinzip allen Elektronen des gesamten Kristalls "zugänglich" ist, in N
Sub-Niveaus aufspalten muß. Dies gilt also insbesondere für die
Energie-Orbitale der äußeren Elektronen, weil sich deren Wellenfunktionen stark überlappen. |
|  | In dieser qualitativen Betrachtung scheint ein
Stück Willkür zu stecken - tut es auch. Aber jede Willkür verschwindet sofort, wenn man die
Schrödingergleichung wirklich löst (die "Willkür" steckt dann in den verwendeten
Näherungen). |

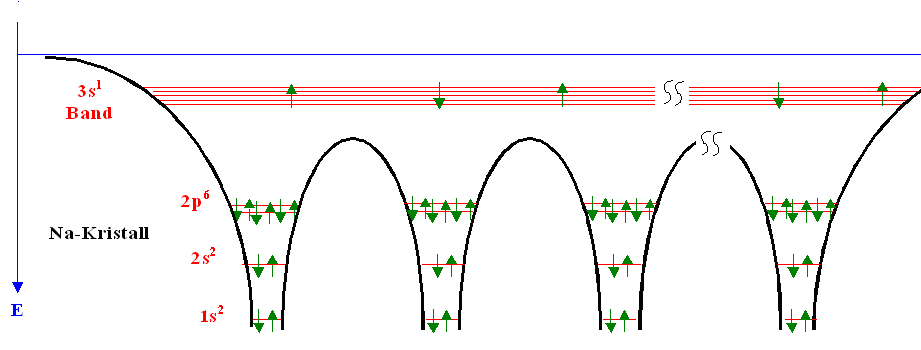

|  | Das Prinzip
der Bildung von Energiebändern aus bestimmten Atomorbitalen (bei
Na-Beispiel aus dem 3s-Orbital) ist aber im graphischen Potentialtopfmodell problemlos nachzuvollziehen;
es ist unten abermals gezeigt. |
|
|
|  | Die Energie-Subniveaus liegen energetisch
sehr dicht und werden auch als Energieband bezeichnet. |
|  | Es gibt in dem 3s1 Band genau
doppelt soviel Plätze wie Elektronen, da jedes Atom ein Energie(sub)niveau mit zwei Plätzen beisteuert. |
|  | Die Aufspaltung der 2p6,
2s2 und 1s2 Niveaus ist so gering, dass wir in diesem Bild keine Bänder
einzeichnen, sondern einfach die Atomniveaus beibehalten. Letztlich sind bei jeder Bindung ja auch nur die
äußeren Elektronen betroffen. |
 | Energiebänder in
Festkörpern haben einige allgemeine Eigenschaften, die wir kurz aufzählen wollen, bevor wir sie im Detail
herleiten und interpretieren: |
|  | Die Energieniveaus des Festkörpers liegen energetisch niedriger als bei den isolierten Atomen. Das muß einfach so sein, denn sonst gäbe
es keinen Grund, daß die Atome "zusammenhalten". Die durch die Bildung des Festkörpers gewonnene
Energie stimmt im wesentlichen mit der Bindungsenergie (pro Atom ca. 1eV)
überein. |
|  | Nicht alle
Energiezustände in den Bändern müssen mit Elektronen besetzt sein. So ist z.B. beim Na das
2p-Band voll besetzt, das 3s-Band aber nur halb mit Elektronen gefüllt; die höheren Bänder
sind vollständig leer - siehe unten. |
|  | Bei einigen Materialien (Isolatoren, Halbleiter) stellt man im Bänderschema innerhalb eines
gegebenen Bands Energielücken (engl: "gap") fest, d.h.
Energiebereiche, in denen keine Energiezustände für Elektronen
existieren. |
|  | Die Besetzung der
Energiezustände mit Elektronen ist bei endlicher Temperatur nicht für alle Zustände gleich
wahrscheinlich. Die Besetzungswahrscheinlichkeit der Niveaus mit Elektronen regelt nicht mehr die Boltzmannverteilung, die nur für "klassische" Teilchen gilt, sondern die Fermi-Dirac Statistik; die wir uns noch erarbeiten
müssen. |
 | Die Thematik der
kommenden Kapitel ist damit vorgegeben. Insbesondere interessieren wir uns für folgende Themen: |
|  | Wie genau kommen die Bänder zustanden? Wie
entstehen Energielücken? |
|  | Wie groß sind
die beteiligten Energien? Welche Faktoren bestimmen die Zahlenwerte? |
|
 | Wie genau sind die einzelnen Zustände in einem Band verteilt? Wie groß ist die
"Zustandsdichte", d.h. die Zahl der individuellen Niveaus in einem Band
in einem gegeben Energieintervall bei der Energie E? |
|
 | Welche Niveaus werden von den vorhanden Elektronen auch bevölkert oder anders gefragt,
wie groß ist die Besetzungswahrscheinlichkeit für einen bestimmten Platz? Was genau bedeutet die bereits
angesprochene Fermi-Dirac Statistik? |

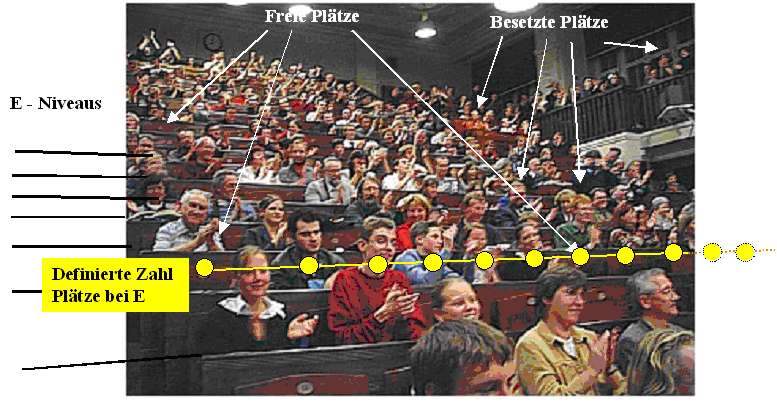

 | Diese Fragen lassen sich
leicht veranschaulichen. Wir betrachten dazu den Übergang vom Studierendengas,
in dem N Studierende (aus Sicht des Professors alle ununterscheidbar) in der Lobby wild und völlig
ungeordnet durcheinanderlaufen, zum Studierendenfestkörper. |
|  | Der Studierendenfestkörper ist durch den Hörsaal vorgegeben, der definierte Energieniveaus hat
(= Höhe der Sitzreihe in einem gestuften Hörsaal) mit einer bestimmten (und im allgemeinen
verschiedenen) Zahl von Plätzen pro Energieniveau (= Zahl der Sitzplätze in einer Reihe). Das sind die durch
die Art des Kristall vorgebenen Energiewerte (= Stufung) plus der Zustandsdichte (= Zahl der Plätze pro Stufe).
|
| |
|
|  | Es gibt eine definierte Zahl von
Plätzen bei definierten; d.h. mit einem Index n numerierbaren (potentiellen) Energien
En. Viele, aber nicht alle Plätze sind mit Studierenden besetzt. Welcher Verteilungsfunktion die Studis folgen d.h. mit welcher Wahrscheinlichkeit
Plätze bei der Energie En besetzt werden, ist aber nicht so klar. Wir können nicht
unbedingt davon ausgehen, daß die Studis die (freie) Energie minimieren, denn dann müßten sie die
vorhandenen Plätze von "unten" kommend lückenlos auffüllen und die "oberen"
Plätze freilassen |
|  | Bei der derzeitigen
Entwicklung der Architektur ist es nur eine Frage der Zeit, bis die Parameter Energieniveaus
En und Zahl der Plätze bei En als Funktion einer Koordinate
ziemlich beliebig werden (im Gegensatz zu dem altmodischen Hörsaal, in dem die Abstände der Stufen i.d.R.
konstant sind (d.h. En+1 – En = const, und pro Stufe gleichviel (oder
stetig ansteigende) Platzzahlen vorliegen). Im allgemeinen wird es aber immer diskrete Energiewerte geben, mit einer
beliebigen, aber gegebenen Zahl von Plätzen pro Energiewert. |
|
 | Die Verteilung der Studierenden auf die vorhandenen Plätze entspricht dann der
Verteilung der Elektronen in einem Band. Und genausowenig wie Studis die vorhandenen Plätze von unten an
vollständig auffüllen, tun das die Elektronen - das wäre zu ordentlich. Wir ahnen damit schon,
daß die Entropie wieder eine wichtig Rolle spielen wird. |
| |
|
