Im vorhergehenden Unterkapitel haben wir betont, daß über einen pn-Übergang
ständig Ströme fließen, und daß wir in der Außenwelt davon nur nichts merken, weil sie sich
gegenseitig aufheben. |
|
 |
Wir haben auch festgehalten, daß es genauso naiv (um nicht zu sagen: falsch
wäre) zu behaupten, daß dann eben keine Ströme fließen –
wie es falsch ist zu behaupten, daß bei unverändertem Kontostand keine Einzahlungen und Abhebungen erfolgt sind. |
|
|
Wir müssen uns also die diversen Ströme etwas genauer anschauen. Dazu

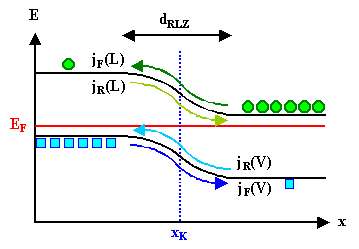

betrachten wir nochmal das zuständige Banddiagramm und geben dann den diversen Teilströmen erstmal Namen. |
| |
|
|
|
Betrachten wir erstmal die Elektronen im Leitungsband. Rechts ist das n-Gebiet,
und wir haben einen jD(L)
genannten Elektronenstrom eingezeichnet, der energetisch bergauf fließt. |
|
(Hinweis: In dieser Abbildung sind die Teilströme noch englisch
beschriftet: Diffusionsstrom = forward current jF, Feldstrom = reverse current jR ) |
|
|
|
Das ist der durch den Konzentrationsgradienten der Elektronen getriebene
Strom, wir nennen ihn deshalb gerne auch Diffusionsstrom
. Die "bergauf"-Situation ergibt sich, weil er "gegen" das elektrische Feld in der RLZ des
pn-Übergangs fließen muß. |
|
|
Die diesen Strom tragenden Elektronen finden sich nach ihrer Bergaufwanderung als Minoritätsladungsträger
im p-Gebiet wieder, wo sie noch eine Weile herumwandern (für im Mittel t Sekunden,
um genau zu sein) und dabei (im Mittel) eine Diffusionlänge L weit kommen. Letztlich verschwinden sie
durch Rekombination, deswegen nennt man den Diffusionsstrom auch gerne Rekombinationsstrom.
Das ist aber nur ein anderer Name für dieselbe Sache. |
|
|
In Kürze sind wir ein bißchen schlauer und wissen, daß dieser
Strom der wesentliche Anteil an dem Durchlaßstrom einer aus einem
pn-Übergang gefertigten Diode ist, und deswegen nennt man ihn auch im Gleichgewicht
so. (Übrigens lautet seine englische Bezeichnung zwar forward current
, aber das macht ihn nicht zu einem "Vorwärtsstrom " – man
hüte sich vor direkten Übertragungen aus dem Englischen! So heißt ein Lehrbuch auf englisch "textbook",
aber ein "Textbuch" enthält das Libretto einer Oper.) |
| |
|
|
Welche Bezeichnung man benutzt, ist reine Geschmackssache.
Unser Geschmack (der von dem von Prof. Föll abweicht; J.-M. Wagner) tendiert zum Diffusionsstrom,
abgekürzt j D(L), und diese Bezeichnung werden wir von nun an beibehalten. (Darin unterscheidet
sich dieses von den übrigen Skripten; dort werden die quasi-englischen Bezeichnungen verwendet.) |
|
|
Das "L" deutet an, daß wir über den aus dem Leitungsband kommenden Diffusionsstrom reden, d.h. einen Elektronenstrom. |
|
|
Für die Löcher gilt exakt dieselbe Überlegung; man darf nur nicht
vergessen, daß für Löcher die Bergab-Bewegung die energetisch schwierigere
ist – sie wollen immer nach oben! |
|
|
Den Löcher-Diffusions
- bzw. -Rekombinations- bzw. -Durchlaßstrom
kürzen wir mit jD(V)
ab, denn damit ist klar, daß er aus dem Valenzband stammt. |
|
Den in die jeweils entgegengesetzte Richtung fließenden
Strom im Leitungs- und Valenzband haben wir bisher nicht groß beachtet. Das wird sich gleich ändern, aber vorher
wollen wir ihn benennen. |
|
|
Die wenigen Elektronen und Löcher, die von der p- oder n-Seite
ins n- bzw. p-Gebiet fließen, werden von dem elektrischen Feld in der RLZ nicht behindert, sondern
im Gegenteil beschleunigt – sie fließen energetisch bergab bzw. bergauf. Deswegen heißt dieser Strom auch
Feldstrom. |
|
|
Vergleichen wir die Situation mit der Bewegung von Elektronen"schwärmen"
im elektrischen Feld, dann erkennen wir (hoffentlich), daß das elektrische Feld des pn-Übergangs den hier
betrachteten Ladungsträgern, die ansonsten nur planlos durch den Gegend ziehen, eine Driftgeschwindigkeit
verleiht – deswegen nennt man diesen Strom auch Driftstrom . |
|
|
Die Ladungsträger, die uns den Feld-
oder Driftstrom liefern, sind in ihrer jeweiligen Ursprungsheimat die Minoritätsladungsträger.
Da wir Gleichgewicht haben, müssen alle Minoritäten, die auf ihrer (Zufalls-)Wanderung an den Rand der RLZ
kommen und dann unweigerlich den Berg hinunterfallen (bzw., falls es Löcher sind: hinauffallen), ersetzt werden. Das
kann nur durch (thermische) Generation im Ursprungsgebiet erfolgen. Deswegen nennen wir diesen Strom auch gerne Generationsstrom
. |
|
|
Schließlich, falls wir konsequent sind, wird unser Feld-
, Drift- oder Generationsstrom
wohl auch der Sperrstrom sein (engl. "reverse current"),
schließlich brauchen wir einen Gegenpart zum Durchlaßstrom, den wir bereits eingeführt haben. |
|
Welche Bezeichnung man benutzt, ist immer noch reine Geschmackssache.
Unser Geschmack tendiert zum "Feldstrom", abgekürzt jF(L)
oder jF(V), je nachdem, ob wir das Leitungs- oder Valenzband betrachten; diese Bezeichnung werden
wir von nun an beibehalten. |
|
Die eine oder andere bekommt jetzt vielleicht etwas Teilchensortierungsbauchweh. |
|
|
Da behaupten wir gerade eben, daß uns durch den Sperrstrom Minoritäten
abhanden kommen, die wir per Generation ersetzen müssen – aber ein paar Zeilen
weiter oben haben wir festgestellt, daß wir zuviel
Minoritäten haben, weil der Diffusionsstrom ständig welche liefert. Ja – wat denn nu? |
|
|
Das ist keine Trivialfrage. Wir transmutieren sie mal in ein bekannteres Terrain:
Verringern ständige Abhebungen nun den Kontostand, oder tun sie es nicht, falls völlig unabhängig auch Einzahlungen
erfolgen? |
|
|
In der richtigen Wissenschaft muß man sehr sorgfältig darauf achten,
die Dinge nicht mehrfach zu mischen. In der Systematik getrennter Diffusions- und Feldstrombetrachtungen, wird nur einmal gemischt, nämlich dann, wenn wir die vier Teilströme (vorzeichenrichtig) addieren.
Ansonsten aber müssen wir aber bei Betrachtung eines Teilstroms die anderen immer
vergessen, sonst wird doppelt gemoppelt. |
|
|
Selbstverständlich fließen nicht vier säuberlich getrennte Teilströme,
sondern Elektronen wandern in dem Kristall herum (es gibt nur einen; die Kristallatome
wissen nicht, ob sie zur p- oder zur n-Seite gehören). Und was sie individuell als Funktion ihrer Position
und der dort herrschenden Bedingungen machen, mittelt und addiert sich statistisch zu Strömen
(die ja immer Mittelwerte über viele Ladungsträger, Zeit und Raum sind). Einen klar definierten Teil der wandernden
Elektronen haben wir schon abstrahiert und durch Löcher ersetzt; jetzt machen wir eine weitere Abstraktionen und ordnen
definierte Teile der Elektronen jeweils einer Stromsorte zu. |
|
Die Trennung in Teilströme ist letztlich nur ein buchhalterischer Trick; man könnte es auch anders machen, die Freiheit hat man. Was man
aber nicht darf, ist, die möglichen Bilanzierungssysteme oder die Einzelposten
in einem System willkürlich oder absichtlich zu mischen. Denn dann sind willkürliche (oder auch absichtliche)
Ergebnisse möglich. |
|
|
Die trickreiche Vermischung von verschiedenen Bilanzierungssystemen ist durchaus
weit verbreitet; gerade jetzt (Mitte 2002) herrscht an der Börse und bei Anlegern eine gewisse Verwunderung
darüber, daß Firmen, die gerade noch in ihrere Bilanz große Gewinne hatten, plötzlich komplett bankrott
sind. Ende 2007 und 2008 ("subprime loan crisis") ist die Verwunderung noch größer –
irgendwie sind hunderte von Milliarden € weg, die die Banken kurz vorher noch glaubten zu haben. |
|
|
Falls aber wir das tun, sind wir keine Ingenieure
mehr, sondern allenfalls Meister der Geschäftsverwaltung (vornehm "Master of Business Administrations" oder
MBA), wenn nicht sogar Politiker. Wollen wir das? Eben! Wir halten unsere Bilanzen
ehrlich und die Teilströme säuberlich getrennt, und wir müssen uns dann auch nicht darüber streiten,
ob wir jetzt zuviel oder zuwenig Einwanderer haben. |
|
|
|
Formeln für Diffusions- und Feldstrom
im Gleichgewicht |
| |
|
|
Wie groß sind denn nun unsere Diffusions- und Feldströme? |
|
|
Hmmmm - für den Diffusionsstrom ist das nicht so einfach zu sagen. Wir
reden über den Anteil eines Gewusels von Elektronen/Löchern, die, falls sie zufällig gegen den Energieberg
in der RLZ anrennen, genug Schwung haben, um die Steigung hinaufzukommen. |
|
|
Die Höhe des Bergs, d.h. die Höhe DE der
Energiebarriere, wird dabei sicher eine entscheidende Rolle spielen. Wir können erwarten, daß der übliche
Boltzmannfaktor exp(–DE/k BT) auftaucht –
aber so ganz klar sind die Verhältnisse noch nicht. |
|
Deshalb schauen wir uns jetzt erst mal den Feldstrom an – vielleicht sind
die Verhältnisse da einfacher. |
|
|
Was wir bei genauer Betrachtung sehen, sind relativ wenige Minoritätsladungsträger,
die fast überall im Material geboren werden (durch Generation), dann ziellos durch den Kristall wandern (per "random
walk") und schließlich nach Ablauf ihrer (mittleren) Lebensdauer t durch Rekombination
sterben – an einem Ort, der (im Mittel) eine Diffusionslänge L von ihrem Geburtsort entfernt ist.
Im feldfreien Bereich des Kristalls laufen diese Ladungsträger energetisch auf einer Ebene. |
|
|
Einige dieser Ladungsträger werden aber auf ihrer Wanderung zufällig an den Rand
der RLZ geraten. Was dann geschieht, ist exakt dasselbe, was einem besoffenen
Radfahrer passiert, der auf einer Ebene in Schlangenlinien durch die Gegend fährt und plötzlich an eine
Abhang gerät: Er fährt hinunter! Und zwar immer! Und zwar völlig unabhängig davon, wie weit hinunter
es geht. |
|
|
Wir brauchen keinen Boltzmannfaktor oder sonst was, um den energetisch bergab fließenden
Strom zu berechnen. Es reicht völlig aus, zu wissen, wieviele besoffene Radfahrer
– sorry: Elektronen oder Löcher – pro Sekunde an die Kante des Abhangs gelangen.
|
|
|
Damit liegt folgender Ansatz für den Feldstrom nahe: Der Feldstrom ist proportional
zur Ladungsträgerkonzentration, d.h. |
|
|
 | |
jF(L) |
µ |
– e · nL | |
| | | |
| | |
| | jF(V) |
µ |
+ e · n V | |
|
|
|
|
Die nL,V sind die Konzentrationen der (Minoritäts-)Elektronen
im Leitungsband bzw. (Minoritäts-)Löcher im Valenzband; die Elementarladung e brauchen wir, um aus einem
Teilchenstrom einen elektrischen Strom (d.h. Ladungstransport) zu machen. – Aber: |
|
Dieser Ansatz ist falsch!!!! |
|
Warum denn? Die Proportionalität zur Konzentration ist doch offensichtlich?
Schon, aber betrachten wir doch noch mal das Radfahrerbild ganz genau: |
|
|
Überall auf der Energiehochebene fahren besoffene Radfahrer "random" durch
die Gegend – bis sie nach Ablauf ihrer Lebensdauer t vom Fahrad fallen oder den pn-Abhang
runtersausen und (als Fahrradfahrer) nicht mehr existieren. Das hat aber eine einschneidende Konsequenz: |
|
|
Nach ein paar t
gibt es keine Fahrradfahrer mehr! |
|
|
Um eine konstante Dichte zu erreichen, müssen wir
wohl ein paar Kneipen postulieren, die mit konstanter Generationsrate immer neue Radfahrer auf die Reise schicken. |
|
|
Damit haben aber nur die Jungs (und
Mädels), die in der Nähe des Abhangs
aus der Kneipe kommen, überhaupt eine "Chance", innerhalb ihrer Lebenszeit zufällig an die Kante
zu gelangen. Wir können eine Art "Einzugsgebiet" definieren, das natürlich proportional zur Diffusionslänge
L sein wird. |
|
Der Feldstrom der den Berg hinunter Fahrenden muß deshalb proportional zu
L sein; das ist einsichtig. Aber was ist mit der Konzentration nL,V ? |
|
|
Sie nützt gar nichts. Wenn wir in Onkel Dagoberts
Geldspeicher ein Loch bohren, ist der daraus abfließende Geldstrom nur für kurze Zeit proportional zur
Geldkonzentration im Speicher; nach kurzer Zeit ist er null – der Speicher ist leer. |
|
|
Sobald alle Radfahrer im Einzugsbereich der RLZ-Kante den Berg hinuntergerauscht oder
sowieso vom Rad gefallen sind, ist der Strom versiegt. |
|
|
Damit ist klar: Für " steady state
", d.h. für einen konstanten Strom, kann man immer nur soviel pro Sekunde abziehen, wie neu generiert wird. |
|
|
Mehr Radfahrer als im Einzugbereich pro Sekunde aus den Kneipen kommen, können nicht
pro Sekunde den Berg hinunterfallen: Der Strom muß also proportional zur Generationsrate
sein, nicht zur Konzentration! |
|
|
Die Generationsrate G (im Gleichgewicht) kennen wir aber: Sie ist genau so
groß wie die Rekombinationsrate R, wir hatten folgende Formel: |
| |
| GGG = RGG = |
nMin
t |
= | (ni )2
NDot · t |
|
|
|
Die letzte Gleichsetzung muß erklärt werden: |
|
|
Sie folgt aus dem Massenwirkungsgesetz,
das uns für die Minoritätsladungsträgerdichte die Beziehung nMin · nMaj
= (ni)2 liefert, und aus der üblichen Näherung
nMaj »
NDot für die Majoritätsladungsträgerdichte bei "mittleren" Temperaturen. |
|
|
Berücksichtigt man, daß die (negativ geladenen) Elektronen im Leitungsband aus
dem p- in den n-Bereich in positiver x-Richtung fließen (und dementsprechend die Löcher
im Valenzband von n- in den p-Bereich in negativer x-Richtung), so erhalten wir schließlich
für die Feldströme : |
|
|
| jF(L) = |
– e · L · nMin(L)
t | = |
– e · L · (ni)2
NA · t |
| jF(V) = |
– e · L · nMin(V)
t | = |
– e · L · (ni)2
ND · t |
|
|
|
|
Eigentlich müßte statt dem Gleichheitszeichen "="
ein Proportionalitätszeichen " µ" stehen, denn wir wissen nur, daß
jF(L,V) proportional zur Diffusionslänge
L ist. Wir wissen aber auch, daß die entsprechende Proportionalitätskonstante nicht sehr verschieden
von 1 sein kann. "Richtige" Rechnungen zeigen nun, daß sie exakt = 1 ist – wir dürfen
also getrost das Gleichheitszeichen benutzen. |
|
|
n
Min(L,V) kennzeichnet dabei die Minoritätsladungsträgerdichte im Leitungsband (dann sind es Elektronen) oder im Valenzband (dann sind es Löcher).
Die zugehörige Dotierkonzentration ist die der Akzeptoren (für die Elektronen)
und die der Donatoren (für die Löcher) – hier muß man etwas aufpassen! |
|
Das war gar nicht so schwer – jedenfalls leichter, als den Diffusionsstrom
zu berechnen. Aber das müssen wir nun gar nicht mehr tun – denn im Gleichgewicht
sind Diffusions- und Feldströme in jedem Band für sich identisch: |
| |
| jF(L) = – jD(L) |
= |
– e · L · (ni)2
N A · t |
| jF(V) = – jD (V) |
= | – e · L · (ni)2
ND · t |
|
|
| |
Das ist doch schon was! Wir haben Gleichungen für Ströme, in die die
wesentlichen Kenngrößen der Halbleiter eingehen: ni definiert bei gegebener Temperatur
die Energielücke (und damit das Grundmaterial
), t sagt was über die Art der Bandstruktur (direkt/indirekt) und über
die Perfektion des Kristalls, und NDot sagt was über die Technologie aus – was wir mit
dem Material gemacht haben. |
|
|
Man beachte, daß die Elektronenströme und die Löcherströme verschieden
groß sein werden – sie skalieren direkt mit der Dotierkonzentration. |
|
|
Das wird noch mal sehr wichtig werden! |
| |
|
© H. Föll (MaWi für ET&IT - Script)
