Übung 4.2-1

Gleichgewichtskonzentration von Leerstellen und Arrhenius Plot

Wir betrachten eine Cu-Kristall und einen Si-Kristall. Die Bildungsenergie einer Leerstelle sei 1 eV und 4 eV (grob richtig).
Fragen
1. Skizziere quantitativ die Konzentration cV = n/N0 der Leerstellen von ca. Raumtemperatur bis zum Schmelzpunkt (vom Link aus zu finden). Diskutiere kurz die Unterschiede von Cu und Si.
2. Ist eine direkte Darstellung von cV(T) wie oben gemacht sinnvoll? Warum ist eine Darstellung der Art lg cV(1/T) viel sinnvoller? Stelle die Konzentration in diesem sogenannten Arrhenius Plot dar.
3. Bestimme aus dem nachfolgend gegebenen Arrhenius Plot die Bildungsenergie.

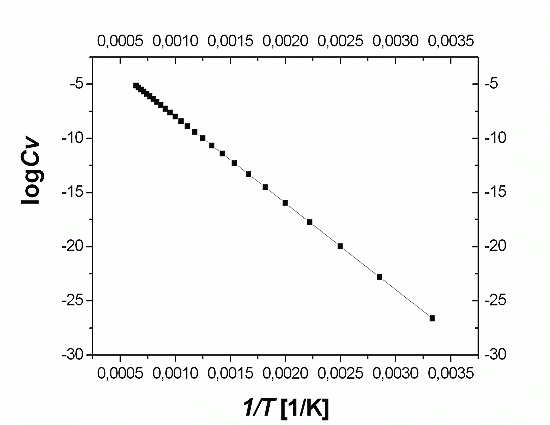

Arrhenius Plot
Lösung
