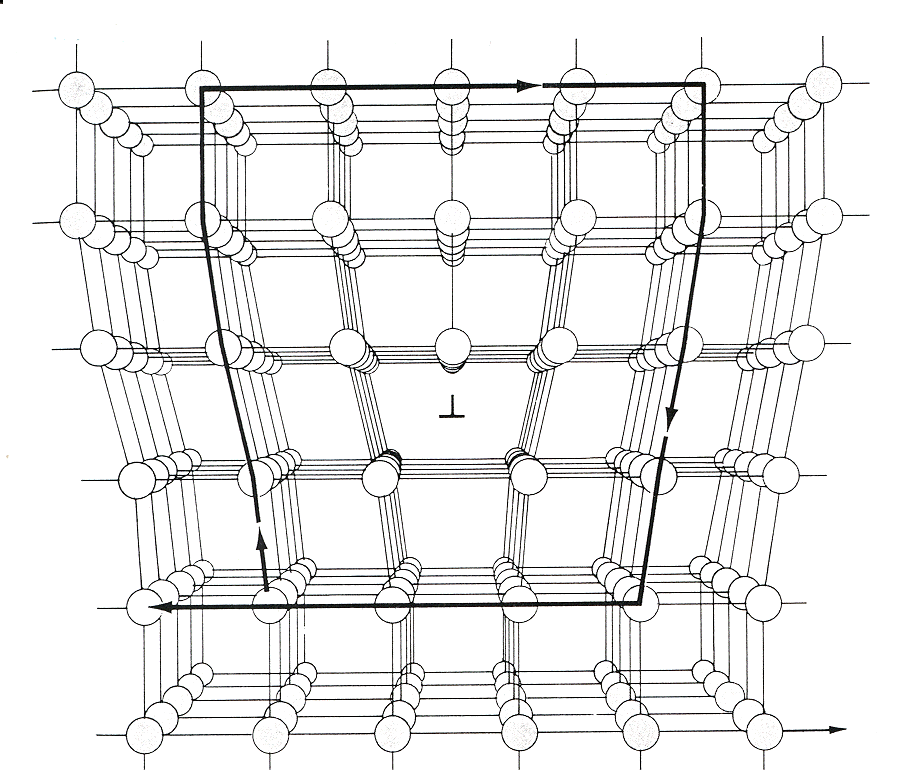

Übersichtliche perspektivische Darstellung einer einfachen Stufenversetzung

Die nachfolgende Graphik ist jetzt - im Gegensatz zu der Eingangsgrafik - bewußt übersichtlich gehalten.
Wir schauen entlang der Versetzungslinie in den Kristall
Ein Burgersumlauf, der im perfekten Kristall schließen würde, ist eingezeichnet.
