10.4 Zusammenfassungen zu Kapitel 10

10.4.1 Merkpunkte zu Kapitel 10: Bauelemente

Solarzellen sind großflächige Dioden = pn-Übergänge.

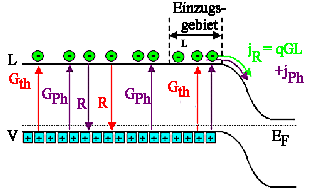

Rückwärtsstrom in beleuchteter Solarzelle
Entscheidend ist die Erhöhung des Feldstroms unter Beleuchtung durch zusätzlich generierte Ladungsgträger. Þ
Die im Dunkeln vorliegende Kennlinie verschiebt sich um den Photostrom "nach unten".

jF(beleuchtet)   =   jF(dunkel) + jF(Licht)


Wesentliche Solarzellenparameter sind:

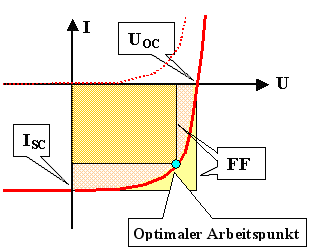

IV Kennline Solarzelle
Leerlaufspannung ("open circuit") UOC
Kurzschlussstrom ("short cicuit") ISC
Füllfaktor FF
Daraus ergibt sich der optimale Arbeitspunkt mit UI = maximal und der zugehörige Wirkungsgrad der vorliegende Solarzelle h = (UOC · ISC · FF)/Lichtleistung

Der maximale theoretische Wirkungsgrad ergibt sich aus einem Kompromiß:
Maximaler Wirkungsgrad Solarzelle

EGop » 1,4 eV
   hmax » 30 %
Kleine Energielücke:
  • Auch infrarotes Sonnenlicht wird absorbiert und generiert Ladungsgträger.
  • Die Differenz hnEG erzeugt aber nur Wärme.

Große Energielücke:
  • Energiereiches Licht (inkl. UV) wird gut genutzt.
  • (Infra-)Rotes Sonnenlicht wird nicht absorbiert. Die enthaltene Energie geht verloren.

Das damit zu bestimmende Optimum der Energielücke ist um EG = 1,4 eV; der erzielbare maximale theoretische Wirkungsgrad liegt bei hmax » 30 %.

Wichtige (Zehner)zahlen:
Diese Zahlen geben ein gutes Gefühl für die Möglichkeiten und Begrenzungen der Solarenergie.
Max. Sonnenleistung: SP 1kW/m2
"Peak" Solar: WP = 1kW/m2 · 10 % = 100 W/m2
Mittelwert Solar: Wm = WP · 10 % = 10 W/m2
Energie: Ea = Wm · 365 · 24 = 100 kWh/a · m2
Gesamt elektr. Bedarf Deutscher = 6.000 kWh/a
Platzbedarf Deutscher für Solarzellen = 50 m2

Merke: Arbeitsleistung 1 Sklave = (3 - 5) m2 Solarzellen.
Gesamtenergieverbrauch (Elektr., Heizung, Auto, ...) Deutscher » 50.000 kWh/a » (10 – 20) Sklaven

Reale Solarzellen werden per Ersatzschaltbild beschrieben.
Ersatzschaltbild Solarzelle
Kritisch sind insbesondere Serienwiderstand RSE und Parallelwiderstand ("shunt") RSH
Serienwiderstände im mW sind bereits schädlich; das ergibt ein schwieriges technisches Problem.

Technische Herausforderung für kostengünstige Fabrikation: Þ
Produziere 1 m2 pro Minute,
d. h. zwei Solarzellen mit
(15,6 × 15,6) cm2 in drei Sekunden

Wesentliche Punkte des Bipolartransistors:
band diagram bipolar transistor

Der Emitter - Kollektor Strom wird durch den Emitter-Basis Strom gesteuert. Immer npn- oder pnp-Struktur mit dünner Basis.
Die Emitter-Basis-Diode ist in Durchlaßrichtung gepolt, die Basis-Kollektor-Diode in Sperrichtung.
Die in die Basis injizierten Majoritäten des Emitters durchwandern die Basis (deshalb dB << L) und gewinnen viel Energie im starken Feld des Basis-Kollektor-Kontakts Þ Leistungsverstärkung; aktives Bauelement!
Die Stromverstärkung b = IC/IB ist durch die Dotierung bestimmt:

b   »   NDot(E)
NDot(B)
æ
ç
è

1  –  dB
L
ö
÷
ø
 »  NDot(E)
NDot(B)

Wesentliche Punkte des MOS-Transistors
Basic MOS transistor

Kennlinie MOS Transistor

Der Source-Drain-Strom ISD wird durch die Gate-Spannung UG gesteuert. Grundstruktur: Metall (allg. Leiter) - Oxid (allg. Dielektrikum) - Semiconductor.
Einer der beiden pn-Übergänge von Source oder Drain zum Substrat ist ohne passende Gatespannung immer gesperrt.
Þ  ISD » 0 A für UG = 0 V

Gatespannungen mit derselben Polarität wie die Majoritäten unter dem Gate treibt die Majoritäten elektrostatisch "nach unten", d. h. sie verringern nMaj
Massenwirkungsgesetz: nMaj ß    Þ nMin Ý. Bei UG > Uthr wird Inversion erreicht; danach hat das Gebiet unter dem Gate dieselbe Art Majoritätsträger wie Source und Drain.
Zwischen Source und Drain existiert jetzt ein leitender Kanal; Strom kann fließen.
Entscheidend für die Funktion ist die Gate-Substrat-Kapazität und damit das Gate-Dielektrikum.

Merke: Þ
Halbleiter und Halbleitertechnologie
sind im Zentrum moderner Technik.
