2.2.2 Die kovalente Bindung

Grundlagen

Kovalente Bindungen in Reinkultur liegen vor, wenn zwei Atome, die beide zu wenig Elektronen haben, den Mangel teilen und sich verbinden. Beispiele sind ...
... die Halogenide in Gasform: F2, Cl2, Br2, usw.
... viele typischen Gase: O2, N2, NH3 (Ammoniak), CO2, usw.
... Festkörper wie z.B. Si, Ge, C (in der Form des Diamanten), GaAs (Galliumarsenid) und andere.
Das Grundprinzip ist immer dasselbe: Die Atome teilen sich den Mangel; dabei geht es ihnen energetisch viel besser, als wenn jedes seinen Elektronenmangel alleine bewältigen muß.
Als Beispiele schauen wir uns das Wasserstoff- und Chlormolekül an, danach typische Halbleiter:

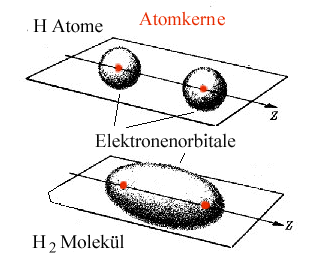

Kovalente Bindung im Wasserstoffmolekül Kovalente Bindung im Chlormolekül
Wie auch immer das im obigen Bild im Detail abläuft – erkennbar ist, dass die Bindung zunächst ungerichtet ist. Nach dem Zusammengehen mit einem Partner ist aber keine Lust für weitere Bindungen mehr vorhanden (oder korrekt gesagt: es gibt keine freien Valenzen mehr).
Wir beschreiben deshalb die Bindung mit der richtige Anzahl von "Bindungsarmen". Zahl Bindungsarme = Zahl freier Valenzen.
Wir können mit nur einemBindungsarm, d. h. wenn dem prospektiven Partner zu seinem Glück nur ein Elektron fehlt, ganz klar keine Kristalle bekommen - das hatten wir schon.
Den für uns spannenden Elementen Si, Ge, Ga, As, N (nicht zu vergessen C) fehlen aber 4(bzw. 3 oder 5) Elektronen, und deswegen bieten sie geeigneten Partnern auch 4 (bzw. 3 oder 5) Elektronen zum Teilen an.
Sobald ein geeigneter Partner in der Nähe ist - von der eigenen Art oder auch ein sonst passender (aber nicht jeder!) -, reorganisieren sie ihre Elektronenschar so, dass 4 Elektronen sich bevorzugt in den 4 Tetraederrichtungen anordnen und sich in den unten gezeigten Keulen aufhalten, die den schönen Namen sp3-Hybridorbitale tragen.

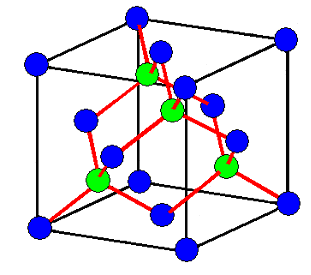

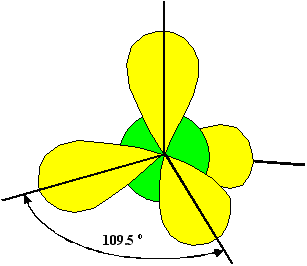

sp3 Hybridorbitale Diamantstruktur
Mit diesen Keulen haben wir vier klar defiinierte Bindungsarme. Was passiert, wenn sich jetzt viele der Atome zusammentun, hatten wir auch schon; es ist oben nochmals gezeigt. Falls alle Atome von derselben Sorte sind, hätten wir Diamant (=Kohlenstoff C), Silizium (Si) Germanium (Ge) usw.; die Kristallstruktur heißt in allen Fällen Diamantstruktur. Mit zwei Atomsorten wird es die Zinkblendestruktur, und die betrifft (neben dem namensgebenden ZnS) insbesondere GaAs, GaN, InP, GaP, ... – alle ziemlich wichtig für die ET&IT.
Für das Bindungspotential sind jetzt nicht nur alle vier Parameter unbekannt, diese Parameter sind auch noch richtungsabhängig. Soweit es uns hier betrifft können wir für weiterführende Rechnungen also nur konstatieren: Forget it!

Was können wir noch über Eigenschaften der kovalenten Bindung lernen?
Sie kann in mehreren Arten vorkommen. Das müssen wir zwangsweise annehmen, denn reiner Kohlenstoff (C) liegt in der Regel ja nicht als Diamant vor, sondern als Graphit. Das sieht so aus:
Graphitstruktur
Graphitstruktur
Jedes Kohlenstoffatom hat nur drei koplanare Bindungsarme, kann also nur hexagonale Schichten bilden, wie schon mal prinzipiell gezeigt. Eigentlich kann man damit gar keinen dreidimensionalen Kristall bilden, aber die Schichten halten passend übereinandergelegt auch noch ein bißchen zusammen - über die sogenannten sekundären Bindungen.
Jetzt haben wir eine Menge Fragen (und Antworten):
  1. Warum macht der Kohlenstoff (und andere Atome) sowas? Einfach: Weil es prinzipiell möglich ist.
  2. Warum macht Kohlenstoff aber viel lieber Graphit als Diamant? Weil die Energieabsenkung für einen Haufen Kohlenstoffatome bei der Bildung von Graphit größer ist als bei der Bildung von Diamant.
  3. Warum wandeln sich dann die (bei hohem Druck und Temperatur) irgendwie enstandenen Diamanten nicht spontan in Graphit um? Weil man erst Energie hineinstecken muss, damit man den durch die Umwandlung enstehenden Energiegewinn realisieren kann. (Wie im richtigen Leben! Wir (oder ein Stück Holz) verbrennen auch nicht spontan, obwohl das energetisch günstig wäre. Man muss uns schon "anzünden" =Energie zuführen.)
  4. Gibt es Si usw. auch in Graphitform? Nein. Ist zwar prinzipiell möglich, aber energetisch so ungünstig dass es nie passiert.
Wir erkennen: Mit kovalenten Bindungen kann man einiges veranstalten (z.B. Kohlenstoffketten und damit Sie, verehrte Leserin / Leser). Trotz der ungeheuren möglichen Vielfalt kann man aber ein paar allgemeine Schlüsse ziehen:
Kovalent gebundene Kristalle sind typischerweise Isolatoren - zumindest bei sehr tiefen Temperaturen. Denn sie haben erst mal keine freien Elektronen.
Halbleiter sind aber auch kovalent gebunden, müssen aber ja wohl ein paar freie Elektronen haben. Ja - aber nur bei Temperaturen, die hoch genug sind, um per thermischer Energie kBT (oder Lichtenergie hn) einige wenige Elektronen aus ihren Bindungen zu reißen!
Kovalent gebundene Kristalle sind durchsichtig für Licht mit einer Energie hn, die kleiner ist, als die Energie, die benötigt wird, um Elektronen aus Bindungen zu reißen. So ist es! Diamanten sind durchsichtig für sichtbares Licht, Si ist durchsichtig bis zum nahen IR.
Kovalente Bindungen sind stark – Schmelzpunkte sind eher hoch, E-Module sind eher hoch, die Bindung bricht nicht so schnell, usw.
So weit, so gut. Langsam wird aber klar, dass wir, um Halbleiter zu verstehen, doch noch etwas genauer auf die Elektronen in ihren Orbitalen schauen müssen – wir brauchen etwas Quantentheorie!
