10.2.3 Merkpunkte zu Kapitel 10.2: Transistoren

Wesentliche Punkte des Bipolartransistors:

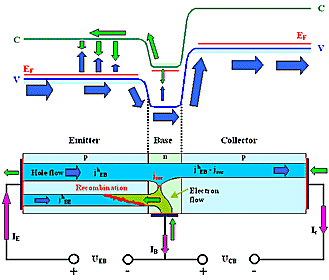

band diagram bipolar transistor

Der Emitter-Kollektor-Strom wird durch den Emitter-Basis-Strom gesteuert. Immer npn- oder pnp-Struktur mit dünner Basis.
Die Emitter-Basis-Diode ist in Durchlaßrichtung gepolt, die Basis-Kollektor-Diode in Sperrichtung.
Die in die Basis injizierten Majoritäten des Emitters durchwandern die Basis (deshalb dB << L) und gewinnen viel Energie im starken Feld des Basis-Kollektor-Kontakts Þ Leistungsverstärkung; aktives Bauelement!
Die Stromverstärkung b = IC/IB ist durch die Dotierung bestimmt:

b   »   NDot(Emitter)
NDot(Basis)
æ
ç
è

1  –  dB
L
ö
÷
ø
 »  NDot(Emitter)
NDot(Basis)

Wesentliche Punkte des MOS-Transistors

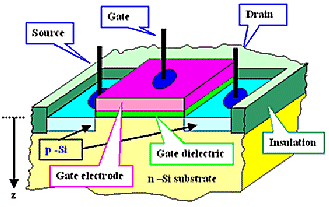

Basic MOS transistor

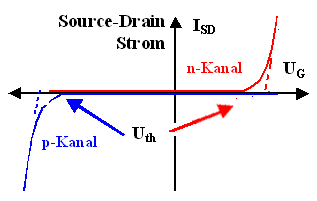

Kennlinie MOS Transistor

Der Source-Drain-Strom ISD wird durch die Gate-Spannung UG gesteuert. Grundstruktur: Metall (allg. Leiter) - Oxid (allg. Dielektrikum) - Semiconductor.
Einer der beiden pn-Übergänge von Source oder Drain zum Substrat ist ohne passende Gatespannung immer gesperrt.
Þ  ISD » 0 A für UG = 0 V

Gatespannungen mit derselben Polarität wie die Majoritäten unter dem Gate treibt die Majoritäten elektrostatisch "nach unten", d. h. sie verringern nMaj
Massenwirkungsgesetz: nMaj ß    Þ nMin Ý. Bei UG > Uthr wird Inversion erreicht; danach hat das Gebiet unter dem Gate dieselbe Art Majoritätsträger wie Source und Drain.
Zwischen Source und Drain existiert jetzt ein leitender Kanal; Strom kann fließen.
Entscheidend für die Funktion ist die Gate-Substrat-Kapazität und damit das Gate-Dielektrikum: je höher er und je dünner, desto besser.

Merke: Þ
Halbleiter und Halbleitertechnologie
sind das Zentrum moderner Technik.
