Kubische Kristalle

An dieser Stelle sei an die Grundlagen der Kristallographie erinnert. In drei Dimensionen ergeben sich 14 verschiedene Gitter, die in der nachfolgenden Tabelle aufgeführt sind:

Die 14 Gittertypen im Dreidimensionalen

System Anzahl der Gitter mathem. Bed.
Triklin 1
Monoklin 2
Orthorhombisch 4
Tetragonal 2
Kubisch 3
Rhomboedrisch 1
Hexagonal 1

Die Menge dieser Gittertypen soll nicht abschrecken. Hierzu eine Übersicht für die gängigsten Gittertypen:

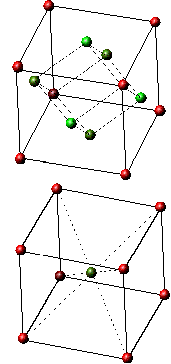

Die drei kubischen Gitter werden in einfach kubisch (engl.: sc = simple cubic), kubisch flächenzentriert (engl.: fcc = face centered cubic) und kubisch raumzentriert (engl.: bcc = body centered cubic) unterschieden. Ein Kristall mit nur einem Atom in der Basis und einem einfach kubischen Gitter gibt es nicht, ein Beispiel für zwei Atome in der Basis ist NaCl. Bei Elementkristallen ist das fcc-Gitter (oben in der Abbildung), das bcc-Gitter (unten) und das hexagonale (hcp) Gitter am häufigsten - vor allem bei Metallen und Metallsalzen..Das fcc-Gitter ist auch eine der beiden dichtesten Kugelpackungen, die Anordnung, mit der gleich große Kugeln sich mit maximaler Raumfüllung (74 %) anordnen. Die andere dichteste Kugelpackung ist das hexagonale Gitter, das sich nur durch eine andere Stapelfolge vom fcc-Gitter unterscheidet

90% aller Elemente kristallisieren in bpc-, fpc- und hexagonalem Gitter.
